水晶头排线顺序详解？如何正确进行水晶头排线？

在家里或办公室里，经常会遇到需要自己组装网络线缆的情况。而水晶头排线顺序的正确性，直接关系到网络线的通信效果。了解水晶头排线顺序成为了必修课程。本文将为大家详细介绍水晶头的排线顺序及组装方法。

一、水晶头的概念

水晶头是一种插头，也叫网络插头或RJ45插头，是用来连接网络线缆与设备之间的一个接口。它是由塑料外壳和8个金属针脚构成。

二、水晶头的种类

常见的水晶头分为两种类型：直插式水晶头和压接式水晶头。直插式水晶头中的8个线缆可以通过直接插入进行连接；而压接式则需要使用压接钳将线缆压接到水晶头的针脚上。

三、水晶头排线顺序的分类

水晶头排线顺序分为T568A和T568B两种类型，分别是美国电子工程师协会（EIA）、美国国家标准学会（ANSI）所制定的两种标准。

四、T568A排线顺序

T568A排线顺序为：白绿色、绿色、白橙色、蓝色、白蓝色、橙色、白棕色、棕色。白色代表线缆的基准线，颜色代表线缆传输数据的方式。

五、T568B排线顺序

T568B排线顺序为：白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色。同样，白色代表线缆的基准线，颜色代表线缆传输数据的方式。

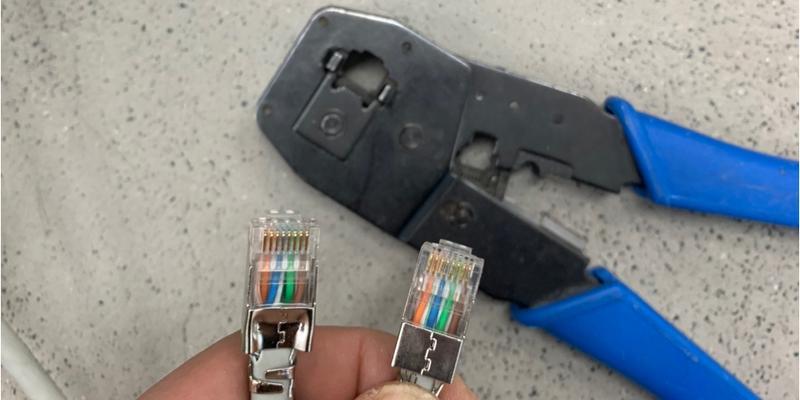

六、水晶头的组装工具

组装水晶头需要的工具有：剥线钳、剪刀、水晶头压接钳以及测试仪。

七、组装水晶头的步骤

组装水晶头步骤分为如下几个步骤：

1.使用剥线钳将网络线缆剥出约2-3厘米长度；

2.将8根线缆按照所选用的T568A或T568B排线顺序排列；

3.使用剪刀或压线钳将线缆的长度裁剪平整；

4.将线缆插入水晶头，并使用压接钳将线缆压接在水晶头的针脚上；

5.用测试仪检查组装出的水晶头是否通电正常。

八、直插式水晶头的组装方法

直插式水晶头的组装方法与压接式水晶头类似，但是需要将线缆端口插入水晶头中。

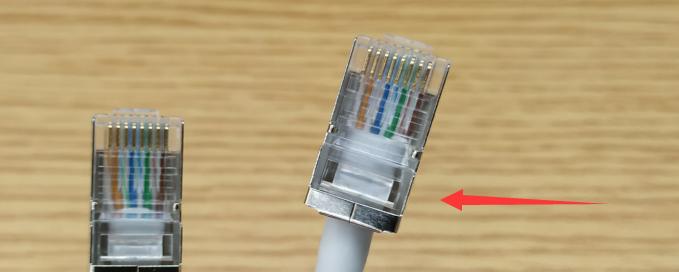

九、如何判断水晶头的正反面

水晶头正反面可以通过外壳的凸凹来辨别，凸面代表正面。

十、水晶头排线顺序错误的后果

如果水晶头的排线顺序错误，网络线将无法正常传输数据，通信效果会受到严重影响。

十一、如何解决水晶头排线错误的问题

如果发现水晶头排线顺序错误，可以使用压接钳重新进行排线，或者重新组装一个正确排线顺序的水晶头。

十二、如何检测网络线缆的连接状态

使用测试仪可以检测网络线缆的连接状态，包括信号强度、是否连接成功等。

十三、如何保养水晶头

保养水晶头需要注意以下几点：

1.避免频繁拔插水晶头，以免导致针脚变形或接触不良；

2.尽量避免水晶头接触水或者潮湿环境，以免导致线路短路等问题；

3.定期对水晶头进行清洁和检查，保持其正常工作状态。

十四、常见的网络线缆问题

常见的网络线缆问题包括断电、干扰、信号弱等。如果发现线路有问题，可以使用测试仪进行检测和修复。

十五、

水晶头排线顺序的正确性直接影响到网络线缆的通信效果，因此了解水晶头的排线顺序和正确组装方法是非常重要的。同时，对水晶头的保养和维护也是我们在使用网络线缆时需要注意的问题。
